幅広いワークに対応する
オーダーメイドが基本の
マシンづくり
電子精機工業は、大型から小型まであらゆるサイズや形状のワークに対応する製品を提供しています。対象となるフィールドも、自動車部品や家電製品、電動工具に至るまで、さまざまな精度やバランスが求められるものばかり。そこで、私たちは長年、お客様のニーズに合わせた「オーダーメイドのマシンづくり」を基本にしています。これまで培ってきた技術や知識をもとに、ご要望を細部まで拾い上げることで、常に一歩先を見据えたご提案を行っています。お客様との絆を大切にしながら、一つひとつのものづくりに徹底的に向き合い挑戦を続けます。
こんな課題やお悩みに
お応えします
-
ワークの
開発・改善における
測定や修正のご相談 -
テスト用ワークの
測定と修正の実施専用治具が必要な場合や、テスト数量が多い場合は有償での対応になる場合がございます。
-
海外工場での
安定した稼働と
シンプルなメンテナンス
Line up
「ワーク」×「切削用カッター」
当社マシンの対応ラインナップ

電⼦精機⼯業では、さまざまな種類のバランサーやバランス修正機を取り揃え、お客様の多種多様なワークに対応しています。アンバランスの修正には、基本的な数種類のカッターやドリルを使った切削⽅法に加え、お客様の製品に合わせたご希望の修正⽅法へのカスタマイズにもお応えいたします。
01ワーク例
電⼦精機⼯業のマシンは、さまざまなワークを想定した設計により、形状が異なる複数のワークを流した作業にも対応。⼀つの段取り後に別のワークに切り替えても、安定した精度で測定や修正が⾏え、作業の効率化が図れます。

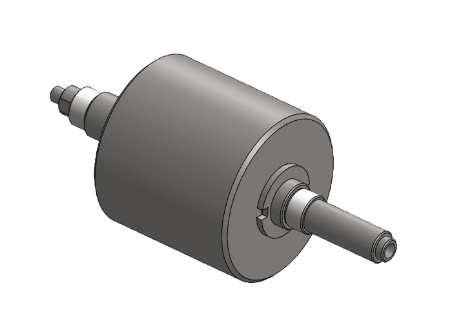

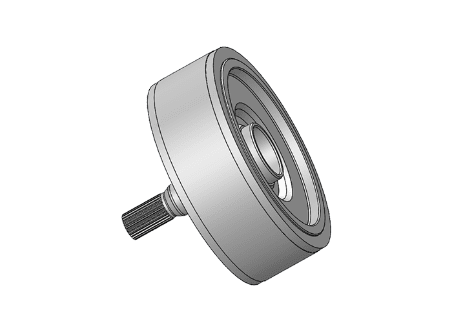

EV関連
スターター用
燃料ポンプ⽤
ワイパー、パワーウィンドウ⽤
サーボモーター用
洗濯機用
掃除機用
電動工具用
-
※FAN付き
空冷FAN・その他
この中にない形状でもお問い合わせください。測定・修正は巻き線有無どちらでも可能です。一部のイメージ図は巻き線無しの状態です。
02切削用カッター例
お客様の製品に合わせて、ご希望の切削方法やカッターを使用した修正方法に対応が可能です。指定がない場合は、設備のタクトタイムや修正が必要な量に応じて、カッターやドリルなどのご提案も行っています。
ドリル
コア外周端面付近、又はコア側面に穴をあけます。切削深さと穴の数でバランス量を制御します。
精度:良い(元々存在する穴等の形状を避ける必要が有れば、切削不可位置を避けて修正します。)
時間:長い(必要量が増えると穴の個数が増えるため時間がかかる)
Vカッター
V型形状のカッターでは鉄心部分の中心で深さと長さ方向への制御で切削を行います。複数個所の鉄芯を切削することで角度調整を行います。
精度:良い(細かなバランス量の調整が可能)
時間:長い(一度の切削量が少なめ、修正必要量が増えると時間がかかる)
-
-
切削イメージ
-
切削跡
Rカッター
R型形状のカッターではアンバランス中心にカッター中心を合わせ、鉄心の溝を跨いで切削を行います。
精度:良い(溝の形状により前後する場合がある)
時間:短い(一度の切削量が多いため、修正必要量が多くても早い)
-
-
切削イメージ
-
切削跡
その他カッター
ご要望の切削する仕様により、V型の二条刃などのカッターを使用した設計も行います。また、条件にもよりますが、市販品のTスロットカッターなどでの修正も可能です。
上記では金属部分を切削していますが、その他の素材の修正にも対応しています。
